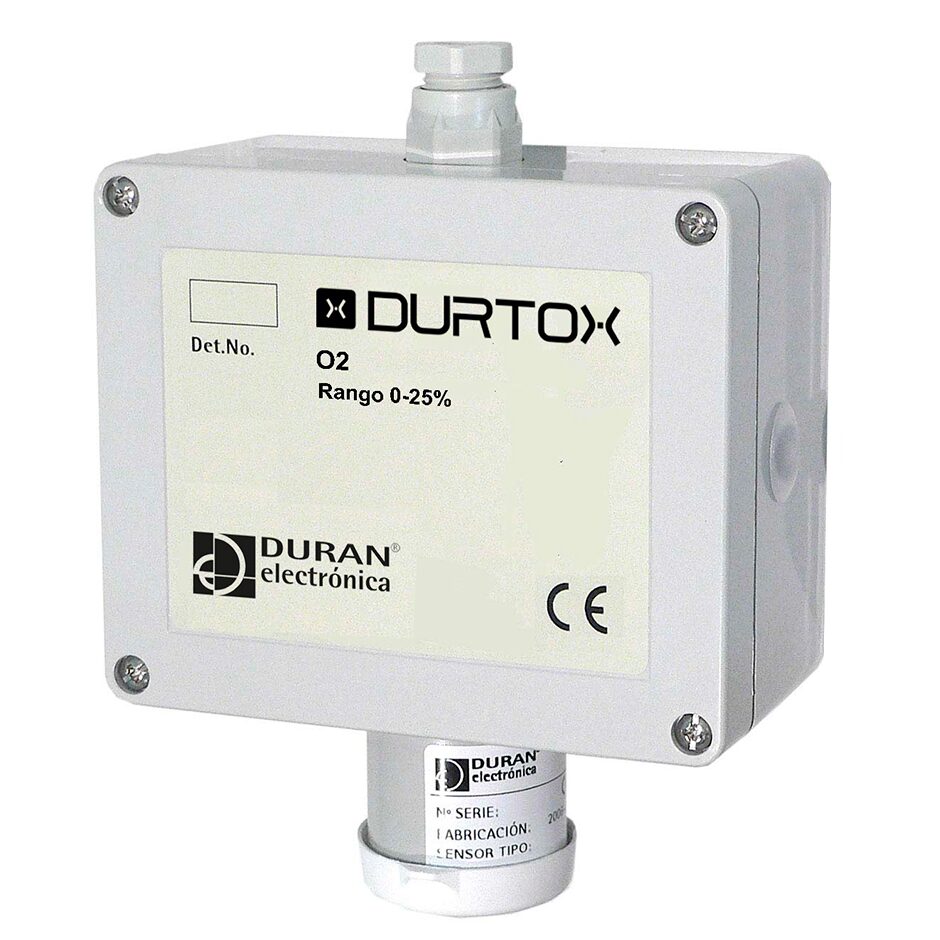

Detector gaze toxice și oxigen Duran EUDT-O2 ,tehnologie electrochimică, comunicație RS485, protecție IP65
DURTOX RS485 IP65 este un detector de gaze toxice și oxigen cu tehnologie electrochimică, proiectat pentru medii în care există probabilitatea formării de atmosfere toxice: laboratoare, industrie farmaceutică, centrale de cogenerare, camere de fermentare, camere climatice, stații de tratare a apei și altele similare. Detectorul suportă 10 gaze diferite (H₂S, HCl, NH₃, Cl₂, SO₂, NO₂, CH₂O, NO, O₂, O₃), în versiuni dedicate per gaz, și se conectează prin RS485 cu 4 fire, fiind compatibil cu centrala DURGAS a DURÁN ELECTRÓNICA — până la 16 detectoare în paralel pe aceeași buclă. Alimentarea se realizează la 10–15 V CC, iar gradul de protecție IP65 îl face potrivit și pentru instalații în medii cu umiditate ridicată sau expunere la praf.
Caracteristici principale
- Detecție electrochimică pentru 10 gaze: H₂S (0–100 ppm), HCl (0–50 ppm), NH₃ (0–100 ppm), Cl₂ (0–10 ppm), SO₂ (0–20 ppm), NO₂ (0–20 ppm), CH₂O (0–5 ppm), NO (0–100 ppm), O₂ (0–25% vol.), O₃ (0–10 ppm)
- Microprocesor 12 biți pentru control total și precis al stării senzorului și electronicii
- Comunicație RS485, cablu ecranat 4 fire (2 × 1,5 mm² alimentare + 2 × 0,25 mm² pereche torsadată A/B comunicații); distanță maximă instalare: 1.000 m
- Până la 16 detectoare în paralel pe aceeași buclă, compatibile cu centrala DURGAS
- Disponibil și în format 4–20 mA, 3 fire, prin interfață convertor 4–20 mA la RS485
- Rezoluție: 0,1 ppm pentru NO₂, H₂S, Cl₂, SO₂; 0,5 ppm pentru HCl, NO, CH₂O; 2% O₂; 0,3 ppm O₃; 2 ppm NH₃
- Repetabilitate: ±1% din scara plină
- Timp de răspuns T90: SO₂ și NH₃ ≤30 s; H₂S ≤20 s; O₂ ≤15 s; NO ≤40 s; Cl₂ și O₃ ≤60 s; NO₂ ≤20 s; HCl ≤70 s; CH₂O ≤90 s
- Durata de viață senzor: 3 ani (O₂); 2 ani (restul gazelor), în aer curat
- Capete de senzor precalibrate, interschimbabile pe teren
- Compensare termică automată pentru răspuns corect la variații de temperatură (exceptând versiunea O₂)
- Reglaj automat zero exact la fiecare 30 minute: dacă deriva este ±2% din scara plină, se readuce automat la zero; altfel, valoarea este afișată ca lectură
- Filtru digital bazat pe eșantionări variabile ale valorilor medii ale senzorului
- Hardware de autotestare integrat
- Funcții speciale: verificare durată de viață rămasă a senzorului, dată fabricație, dată ultimei calibrări, număr de serie
- Întârziere inițială de stabilizare: aproximativ 5 minute (toate versiunile)
- Grad de protecție IP65; temperatură de operare -10°C până la +50°C; umiditate 20–90% RH
- Versiune cu ieșire releu local opțională disponibilă pentru toate gazele (contact comutat uscat, 3 A / 250 V CA, protejat cu siguranță)
Specificații tehnice complete
Caracteristici generale
| Tehnologie |
Microprocesor 12 biți și senzor electrochimic |
| Tensiune de alimentare |
10–15 V CC |
| Consum maxim aproximativ |
43 mA la 12 V CC |
| Durată de viață senzor |
3 ani (O₂); 2 ani (restul gazelor), în aer curat |
| Rezoluție |
0,1 ppm (NO₂, H₂S, Cl₂, SO₂); 0,5 ppm (HCl, NO, CH₂O); 2% O₂; 0,3 ppm O₃; 2 ppm NH₃ |
| Repetabilitate |
±1% din scara plină |
| Întârziere stabilizare inițială |
Aproximativ 5 minute (toate versiunile) |
| Perioadă mentenanță recomandată |
Anuală |
| Grad de protecție |
IP65 |
Timp de răspuns T90 per gaz
| SO₂ și NH₃ |
≤30 s |
| H₂S |
≤20 s |
| O₂ |
≤15 s |
| NO |
≤40 s |
| Cl₂ și O₃ |
≤60 s |
| NO₂ |
≤20 s |
| HCl |
≤70 s |
| CH₂O |
≤90 s |
Condiții de mediu
| Temperatură de operare |
-10°C până la +50°C |
| Umiditate relativă |
20–90% RH |
| Presiune atmosferică de lucru |
90–110 kPa |
| Viteză maximă admisă a aerului |
<0,1–0,5 m/s (funcție de gaz) |
Comunicație și instalare
| Tip cablu și sistem de comunicație |
RS485, cablu ecranat 4 fire: 2 × 1,5 mm² alimentare + 2 × 0,25 mm² pereche torsadată A/B comunicații |
| Distanță maximă de instalare |
1.000 m |
| Număr maxim detectoare pe buclă |
16 (în paralel) |
| Compatibilitate centrală |
DURGAS (DURÁN ELECTRÓNICA) |
| Format alternativ |
4–20 mA, 3 fire (prin convertor 4–20 mA la RS485) |
Gaze detectabile, domenii și parametri de instalare
| Hydrogen Sulfide – H₂S |
0–100 ppm; 1,50 m de la pardoseală; ~100 m² |
| Hydrochloric Acid – HCl |
0–50 ppm; 1 m de la pardoseală; ~25 m² |
| Ammonia – NH₃ |
0–100 ppm; 30 cm de la tavan; ~75 m² |
| Chlorine – Cl₂ |
0–10 ppm; 1 m de la pardoseală; ~100 m² |
| Sulfur Dioxide – SO₂ |
0–20 ppm; 30–40 cm de la pardoseală; ~75 m² |
| Nitrogen Dioxide – NO₂ |
0–20 ppm; 40–50 cm de la pardoseală; ~100 m² |
| Formaldehyde – CH₂O |
0–5 ppm; 1,70–2 m de la pardoseală; ~25 m² |
| Nitrogen Monoxide – NO (*) |
0–100 ppm; 1 m de la pardoseală; ~25 m² |
| Oxygen – O₂ |
0–25% vol.; 1,70–2 m de la pardoseală; ~100 m² |
| Ozone – O₃ |
0–10 ppm; 1 m de la pardoseală; ~25 m² |
(*) NO este extrem de dificil de detectat în aer, datorită conversiei rapide în NO₂ la contactul cu oxigenul (O₂). Înălțimile de instalare și acoperirile orientative se aplică conform reglementărilor locale în vigoare.
Ieșire releu (opțional)
| Tip ieșire |
Contact comutat uscat, 3 A / 250 V CA, protejat cu siguranță |
| Disponibilitate |
Versiuni cu releu local disponibile pentru toate gazele |
Date mecanice
| Dimensiuni (mm) |
125 × 150 × 63 |
| Greutate |
300 g |
Garanție: 1 an de la data achiziției, împotriva oricărui defect de fabricație. Condițiile complete de garanție sunt incluse în manualul de instalare al detectorului.
