Expandor PGM Teletek Eclipse PGM 8 – 8 ieșiri programabile OC, conectare pe BUS, pentru Eclipse 32

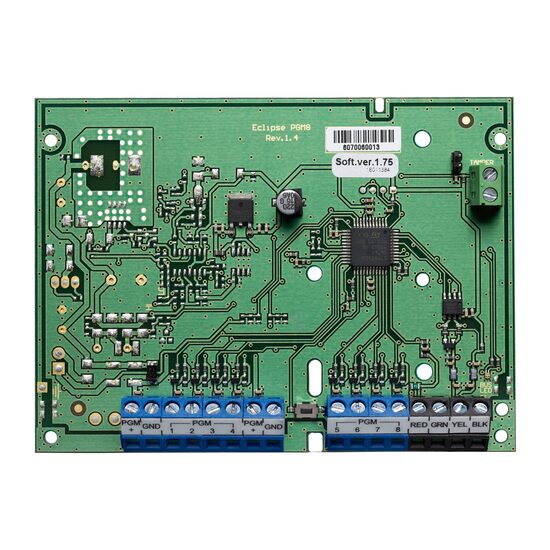

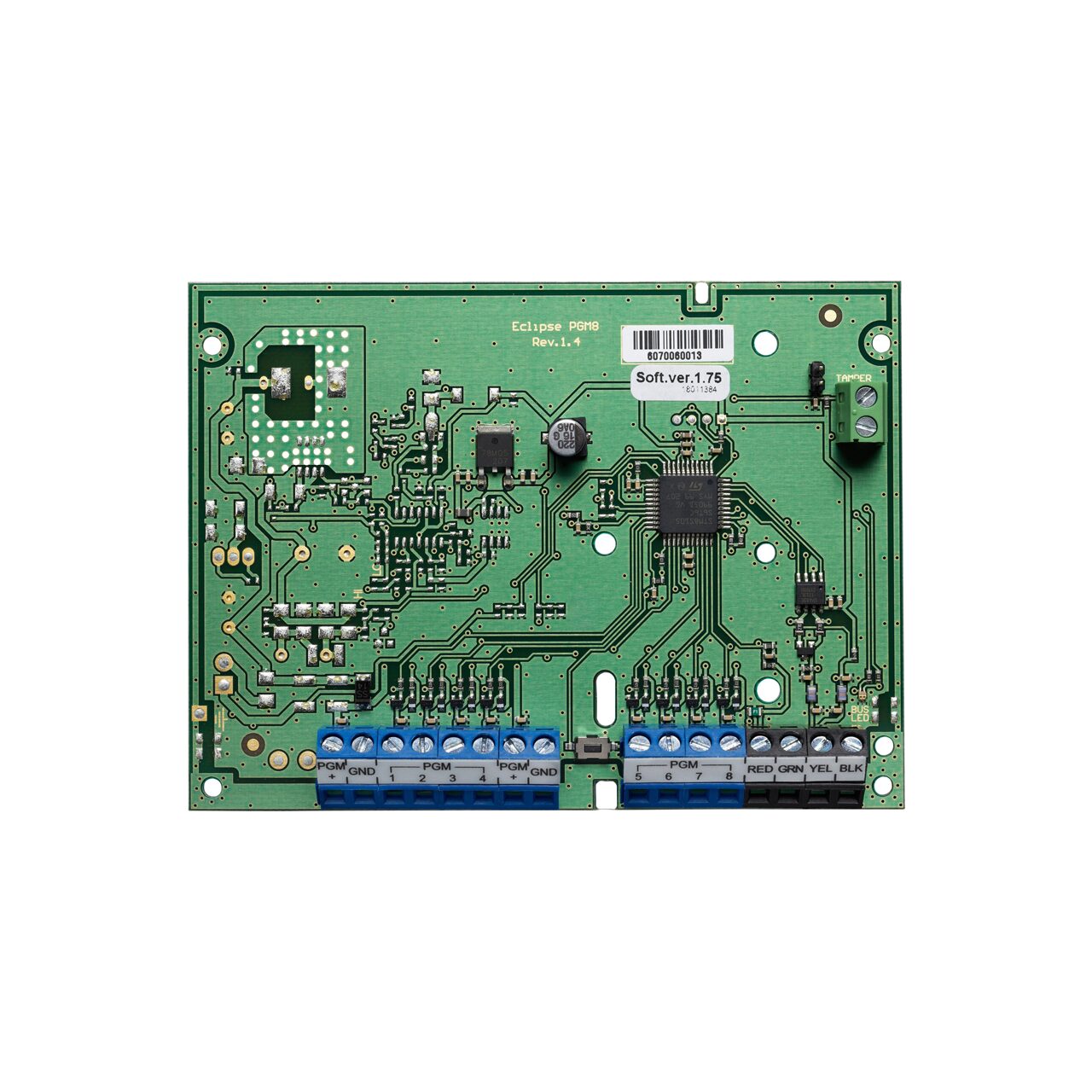

Teletek Eclipse PGM 8 este un modul care extinde configurația sistemului de alarmă ECLIPSE 32 cu 8 ieșiri programabile suplimentare, utile pentru comanda unor echipamente externe (de exemplu relee, semnalizări sau automatizări) în funcție de evenimentele sistemului. Ieșirile se programează complet din centrală. Modulul se conectează direct pe magistrala (BUS) sistemului, se alimentează din centrală și poate fi montat în cutia centralei, sub placa principală, sau într-o cutie mică universală din plastic.
Caracteristici principale
- Extinde centrala Eclipse 32 cu 8 ieșiri programabile (PGM)
- Ieșiri de tip OC (open collector): 7 x 100 mA + 1 x 1 A
- Parametri liber programabili, programare completă din centrală
- Conectare directă pe magistrala (BUS) sistemului
- Alimentare din centrală, 9-18 Vcc
- Consum max. 100 mA la 12 Vcc
- Indicare prin LED
- Montaj în cutia centralei (sub placa principală) sau într-o cutie universală din plastic
- Temperatură de funcționare -20°C ... +50°C
Specificații tehnice complete
General
| Tip | Expandor PGM |
| Compatibilitate | Eclipse 32 |
| Ieșiri PGM, tip OC | 7 (100 mA) + 1 (1 A) |
| Conectare | Direct pe BUS-ul sistemului |
| Tip indicare | LED |
Alimentare
| Alimentare din centrală | 9-18 Vcc |
| Consum | max. 100 mA la 12 Vcc |
Mediu de funcționare
| Temperatură de funcționare | -20°C ... +50°C |
Garanție: 24 de luni.
Întrebări frecvente
Ce este modulul Teletek Eclipse PGM 8?
Teletek Eclipse PGM 8 este un modul care extinde configurația sistemului de alarmă ECLIPSE 32 cu 8 ieșiri programabile suplimentare. Ieșirile sunt utile pentru comanda unor echipamente externe, de exemplu relee, semnalizări sau automatizări, în funcție de evenimentele sistemului.
Ce tip de ieșiri are Eclipse PGM 8 și ce curent suportă?
Eclipse PGM 8 are 8 ieșiri de tip OC (open collector): 7 ieșiri de 100 mA și 1 ieșire de 1 A. Parametrii sunt liber programabili, iar ieșirile se programează complet din centrală.
Cu ce centrală de alarmă este compatibil Eclipse PGM 8?
Modulul Teletek Eclipse PGM 8 este compatibil cu centrala de alarmă Eclipse 32, pe care o extinde cu ieșiri programabile, și se conectează direct pe magistrala (BUS) a sistemului.
Cum se alimentează modulul Eclipse PGM 8?
Eclipse PGM 8 se alimentează din centrală, la o tensiune de 9-18 Vcc, cu un consum de max. 100 mA la 12 Vcc. Modulul funcționează la temperaturi de -20°C ... +50°C.
Unde se montează modulul de extensie PGM?
Modulul poate fi montat în cutia centralei, sub placa principală, sau într-o cutie mică universală din plastic. Pentru semnalizarea funcționării, modulul are indicare prin LED.
