Detalii produs
Modul IRIS MC-Z IP65 adresabil pentru sisteme de detectie incendiu, compatibil cu centralele IRIS, IRIS PRO si SIMPO. Ofera protectie IP65, functionare fiabila in medii dificile si monitorizare in timp real a circuitelor. Ideal pentru siguranta si integrare eficienta in sisteme de alarma incendiu profesionale.
| Alege Taxă timbru verde: |
|
|
Livrare rapidain 24/48 de ore de luni pana vineri
Transport Gratuitla comenzi mai mari de 500 lei(exceptie: acumulatori, cabluri, etc.)

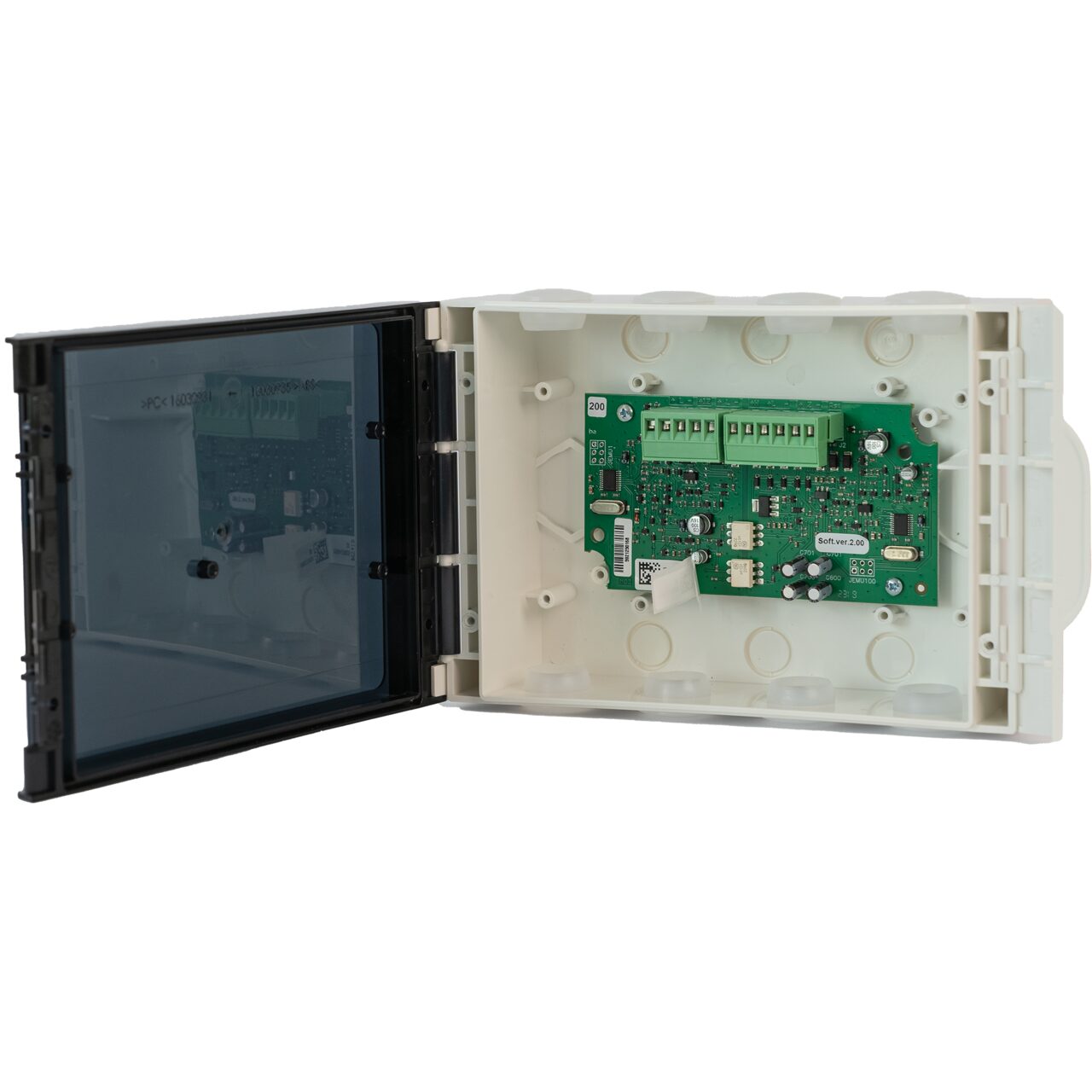

SensoIRIS MC-Z IP65 – Modul de zonă convențională adresabil, IP65, cu izolator încorporat
SensoIRIS MC-Z IP65 este un modul adresabil cu o zonă convențională monitorizată, destinat integrării în sisteme de detecție și alarmare la incendiu adresabile, cu suport pentru protocolul de comunicație TTE. Modulul monitorizează starea liniei convenționale conectate și raportează panoului de control adresabil starea acesteia (alarmă, scurtcircuit pe linie, detector scos din soclu sau întrerupere de linie). Este alimentat direct de la panoul de incendiu și este controlat prin protocolul de comunicație. Carcasa din plastic, cu grad de protecție IP65 și capac frontal transparent pentru citirea stării modulului, permite montaj pe perete atât în interior, cât și în exterior.
Caracteristici principale
- Modul adresabil cu 1 zonă convențională monitorizată
- Suportă până la 32 de detectoare convenționale conectate pe aceeași zonă
- Izolator de buclă încorporat – permite funcționarea buclei chiar și în cazul defectării modulului, fără a fi necesare module izolatoare suplimentare
- Grad de protecție IP65, carcasă din material PC/ABS, potrivită pentru montaj interior și exterior
- Capac frontal transparent, pentru citirea vizuală a stării modulului fără demontare
- Zona convențională poate fi alimentată fie direct din linia buclei, fie de la o sursă de alimentare externă
- Detectează stările: alarmă de incendiu, scurtcircuit pe linie, detector scos din soclu, întrerupere de linie
- Compatibil cu detectoare din seria SensoMAG conectate în paralel cu rezistență de final de linie (EOL) de 10kΩ
- Protocol de comunicație: TTE
- Adresare configurabilă din interfața SensoIRIS Programmer sau direct din panoul de incendiu adresabil, în intervalul 1–250
- Spațiu generos pentru cabluri în interiorul cutiei
- Livrat standard cu piese de schimb incluse: capace de protecție pentru cabluri, șuruburi de fixare, rezistență 1kΩ, modul EOL 10kΩ, etichetă indicatoare tip modul și garnitură de etanșare de rezervă
- Certificat conform EN 54-18 și EN 54-17, cu Declarație de Performanță (DoP) și testare EVPU
Specificații tehnice complete
Date generale
| Tip modul |
Modul de zonă convențională adresabil, cu izolator încorporat |
| Protocol de comunicație |
TTE |
| Număr maxim de detectoare convenționale per zonă |
32 |
| Material carcasă |
PC/ABS |
| Culoare carcasă |
Negru transparent / alb |
| Grad de protecție |
IP65* |
| Utilizare |
Interior și exterior |
| Greutate |
~380 g |
| Dimensiuni (L x l x H) |
191 x 125 x 61 mm |
| Unghi maxim de deschidere a capacului |
~100° (la montaj cu balama pe stânga) |
* Protecția IP65 declarată se obține folosind garnitura de cauciuc montată din fabrică pe spatele capacului frontal și presetupe pentru cabluri cu grad de protecție IP65 sau superior (nu sunt incluse).
Alimentare și consum
| Tensiune de operare |
16 – 32 VDC |
| Ondulație de tensiune admisă |
3,0 Vpp @ 27 VDC |
| Alimentare externă a zonei |
17 – 32 VDC |
| Consum maxim cu alimentare externă (standby) |
150 µA @ 27 VDC |
| Consum maxim de curent din alimentarea buclei |
5,5 mA |
| Consum de curent cu 1 LED aprins |
3 mA |
| Consum maxim al detectoarelor în modul alarmă (zonă alimentată din terminalul „+L") |
20 mA |
| Consum maxim al detectoarelor în modul alarmă (zonă alimentată din terminalul „+H") |
50 mA |
Modul izolator încorporat
| Tensiune maximă de linie (Vmax) |
32 V |
| Tensiune nominală de linie (Vnom) |
28 V |
| Tensiune minimă de linie (Vmin) |
16 V |
| Tensiune maximă la care dispozitivul izolează (Vso max)* |
7,5 V |
| Tensiune minimă la care dispozitivul izolează (Vso min)* |
5,9 V |
| Tensiune maximă la care dispozitivul reconectează (Vsc max)** |
6,7 V |
| Tensiune minimă la care dispozitivul reconectează (Vsc min)** |
5 V |
| Curent maxim continuu nominal, comutator închis (Ic max) |
0,7 A |
| Curent maxim de comutare (ex. scurtcircuit) (Is max) |
1,8 A |
| Curent maxim de scurgere, comutator deschis / izolat (Il max) |
16 mA |
| Impedanță maximă de serie, comutator închis (Zc max) |
0,12 Ω @ 28 VDC; 0,15 Ω @ 16 VDC |
* Comutare din stare închisă în stare deschisă. ** Comutare din stare deschisă în stare închisă.
Condiții de funcționare
| Temperatură de funcționare (conform fișă tehnică) |
-35°C până la +60°C |
| Temperatură de funcționare (conform manual de instalare) |
-10°C până la +60°C |
| Rezistență la umiditate relativă |
(93±3)% @ 40°C |
| Secțiune cablu admisă la bornele modulului |
0,4 – 2,0 mm² |
| Secțiune cablu admisă pentru presetupele IP65 |
0,5 – 2,5 mm² |
Certificări
| Standarde |
EN 54-18:2005, EN 54-18:2005/AC:2007, EN 54-17:2005, EN 54-17:2005/AC:2007 |
| Marcaj CE |
CE 23 1293 |
| Declarație de performanță (DoP) |
Nr. 077 |
| Testat de |
EVPU |
| Producător |
Teletek Electronics JSC, Sofia, Bulgaria |
| GestiuneStoc_B2B_BUC |
0
|
| GestiuneStoc_B2B_BV |
0
|
| GestiuneStoc_B2B_CJ |
1
|
| GestiuneStoc_B2B_IS |
0
|
| GestiuneStoc_B2B_TM |
0
|
| Garantie |
24
|
| Clasă taxă verde |
5.6
|
| Valoare taxă |
0.8000
|
| Tip |
Modul
Modul zonă conventională
|
| Conectivitate |
Cablu
|
| Izolator de buclă |
da
|
| Alarmă Vizuală |
nu
|
| I/O |
1/0
|
| Cutie |
da
|
| Grad IP |
IP65
|
