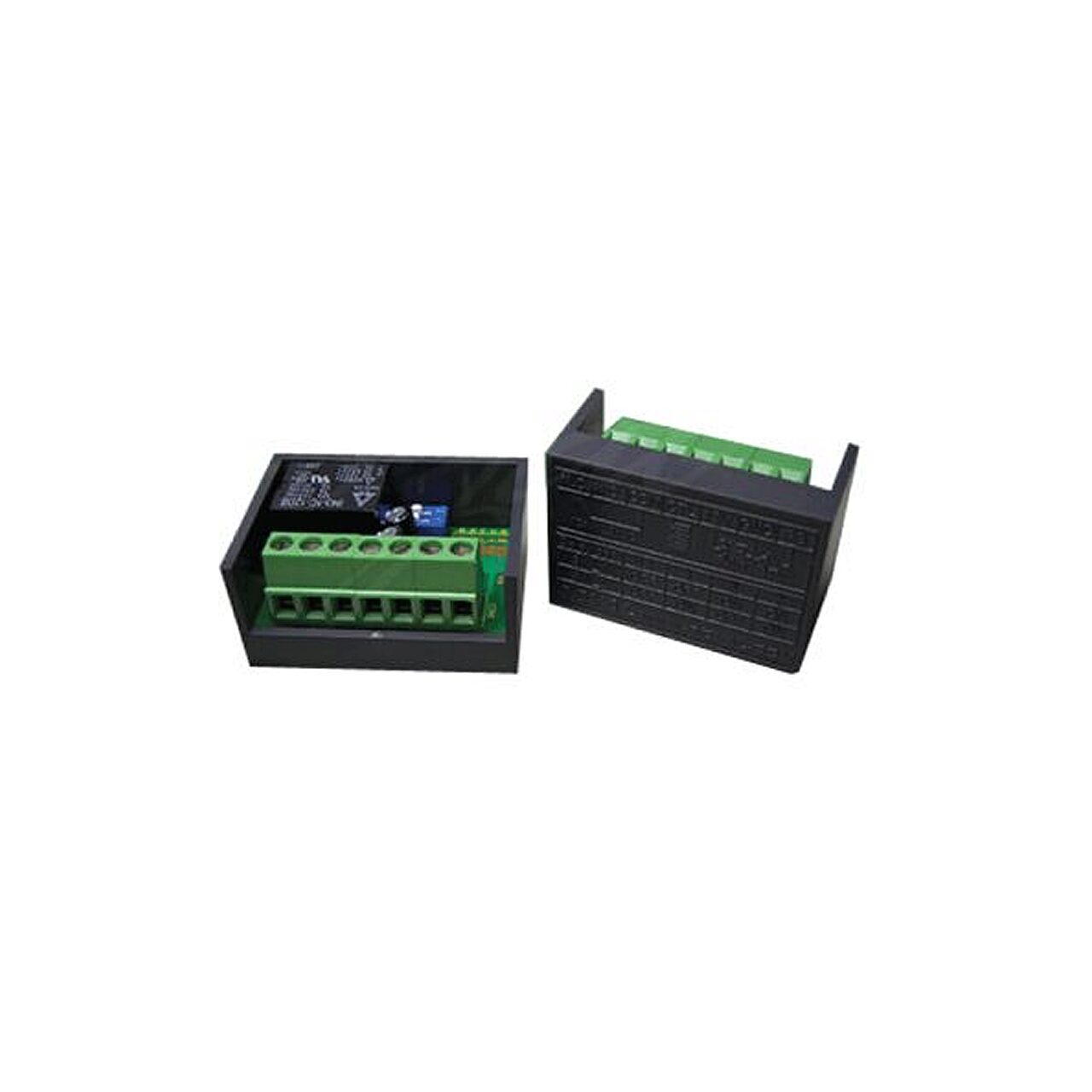

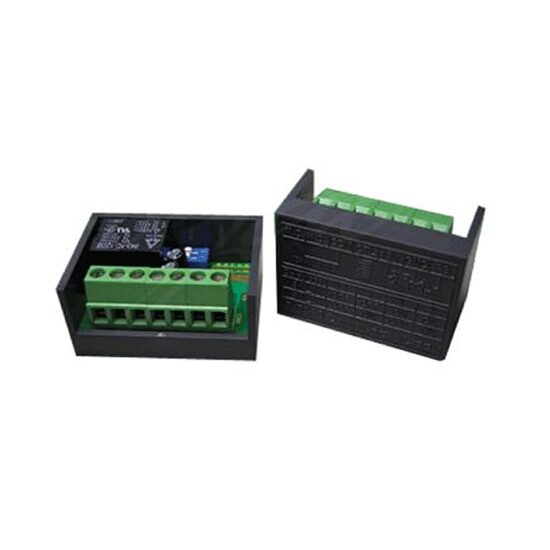

Modul releu SOYAL AR-721-RB – contact Form C 12 A, temporizare 0,1-9 s, intrare buton de ieșire
SOYAL AR-721-RB este un modul de ieșire cu releu, folosit în sistemele de control acces pentru comanda yalelor electromagnetice, a electromagneților sau a bolțurilor electrice, la ușile de acces din clădiri de birouri, blocuri sau spații comerciale. Înlocuiește modulul releu clasic și sporește securitatea împotriva furtului și a declanșărilor accidentale, acceptând semnalul digital de deschidere SOYAL. Are intrare pentru buton de ieșire de tip N.O., 4 timpi de temporizare setabili din DIP switch și se alimentează la 12 VDC.
Caracteristici principale
- Modul de ieșire cu releu pentru sisteme de control acces
- Înlocuiește modulul releu clasic, cu securitate sporită (anti-furt și anti-declanșare accidentală)
- Suportă semnalul digital de deschidere (CLK – semnal de declanșare securizat SOYAL)
- Intrare pentru buton de ieșire de tip N.O.
- 1 contact releu Form C (NO / NC / COM)
- Capacitate contact: 12 A la 125 VAC, 7 A la 250 VAC, 7 A la 30 VDC
- 4 timpi de temporizare: 0,1 / 3 / 6 / 9 secunde, setabili din DIP switch
- Alimentare 12 VDC, consum 40 mA
- Protecție pe contacte și LED de monitorizare
- Dimensiuni compacte: 33,6 x 47,8 x 22,6 mm, greutate aprox. 40 g
- Temperatură de funcționare -20°C ... +70°C
Specificații tehnice complete
General
| Tip | Modul de ieșire cu releu |
| Contact de ieșire | 1 x Form C (N.O., N.C., COM) |
| Capacitate contact | 12 A la 125 VAC; 7 A la 250 VAC; 7 A la 30 VDC |
| Intrări | buton de ieșire N.O. (EXIT), semnal digital de deschidere (CLK), Door D.O. (VIN) |
| Temporizare (DIP_SW1 / DIP_SW2) | OFF/OFF: 0,1 s; OFF/ON: 3 s; ON/OFF: 6 s; ON/ON: 9 s |
| Indicator | LED de monitorizare |
| Aplicații | yală electrică, bolț electric, electromagnet, buton de ieșire |
Alimentare
| Tensiune de alimentare | 12 VDC |
| Consum | 40 mA |
Mediu de funcționare
| Temperatură de funcționare | -20°C ... +70°C |
Dimensiuni și greutate
| Dimensiuni | 33,6 (H) x 47,8 (W) x 22,6 (D) mm |
| Greutate netă | aprox. 40 g |
Garanție: 24 de luni.
Întrebări frecvente
Ce este modulul releu SOYAL AR-721-RB?
SOYAL AR-721-RB este un modul de ieșire cu releu, folosit în sistemele de control acces pentru comanda yalelor electromagnetice, a electromagneților sau a bolțurilor electrice la ușile de acces din clădiri de birouri, blocuri sau spații comerciale.
Ce sarcină poate comanda contactul releului AR-721-RB?
Contactul releului AR-721-RB are o capacitate de 12 A la 125 VAC, 7 A la 250 VAC și 7 A la 30 VDC. Ieșirea are bornele N.O., N.C. și COM, pentru conectarea yalei, a bolțului electric sau a electromagnetului.
Cum se setează timpul de acționare al modulului AR-721-RB?
Modulul AR-721-RB are 4 timpi de temporizare, 0,1 / 3 / 6 / 9 secunde, setabili din DIP switch: OFF/OFF pentru 0,1 s, OFF/ON pentru 3 s, ON/OFF pentru 6 s și ON/ON pentru 9 s.
De ce este AR-721-RB mai sigur decât un modul releu clasic?
AR-721-RB înlocuiește modulul releu clasic și sporește securitatea împotriva furtului și a declanșărilor accidentale, deoarece acceptă semnalul digital de deschidere SOYAL (CLK – semnal de declanșare securizat). Are și intrare pentru buton de ieșire de tip N.O.
Cum se alimentează modulul SOYAL AR-721-RB și ce dimensiuni are?
Modulul SOYAL AR-721-RB se alimentează la 12 VDC și are un consum de 40 mA. Are dimensiuni compacte, de 33,6 x 47,8 x 22,6 mm, cântărește aprox. 40 g și funcționează la temperaturi între -20°C și +70°C.
