Sursă de alimentare cu backup ZTP1205B – ieșire reglabilă 12-14 Vcc / 5 A, alarmă baterie descărcată

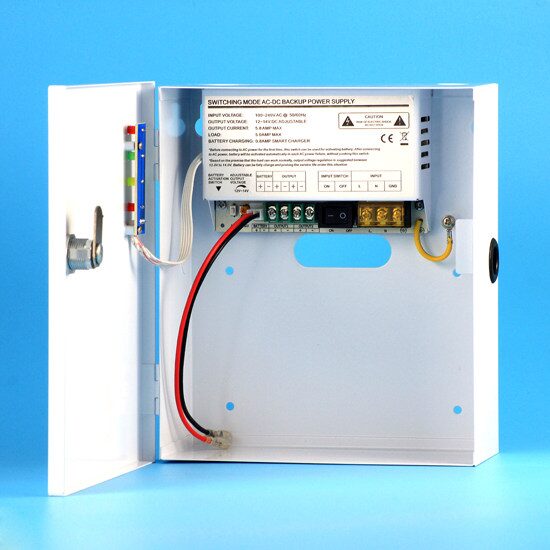

ZTP1205B este o sursă de alimentare în comutație cu backup, în carcasă metalică, destinată alimentării echipamentelor de 12 V din sistemele de securitate. Se conectează la rețea (100-240 Vac) și furnizează o ieșire de 5 A, cu tensiune reglabilă din potențiometru între 12 și 14 VDC. Este gândită pentru utilizarea cu un acumulator de 12 V / 7 Ah: când tensiunea de rețea dispare, sursa trece automat pe baterie, iar indicatoarele LED semnalizează starea alimentării, a ieșirii, încărcarea și bateria descărcată.
Caracteristici principale
- Ieșire 12 V / 5 A, tensiune reglabilă din potențiometru 12-14 VDC (nominal 13,8 VDC)
- Tensiune de intrare 100-240 Vac monofazat (min. 90 Vac, max. 264 Vac)
- Pentru acumulator de 12 V / 7 Ah
- Curent de încărcare acumulator max. 0,8 A
- Curent de descărcare pe baterie max. 5 A, la întreruperea alimentării AC
- Deconectare la tensiune scăzută a bateriei: 10 V ±0,5 V
- Protecție la inversarea polarității bateriei
- Protecție la scurtcircuit și supracurent la ieșire, cu revenire automată
- 4 LED-uri: alarmă baterie descărcată, încărcare baterie, ieșire DC, intrare AC
- Buton pentru pornirea alimentării de pe baterie fără intrare AC
- Randament min. 84% la 220 Vac și sarcină maximă
- MTBF min. 30.000 ore
- Carcasă metalică
Specificații tehnice complete
Intrare
| Tensiune de intrare |
100-240 Vac, monofazat (min. 90 Vac, max. 264 Vac) |
| Frecvență de intrare |
47-63 Hz (nominal 50/60 Hz) |
| Curent de intrare |
max. 1,5 A (100-240 Vac, sarcină maximă) |
| Curent de pornire (cold start) |
max. 30 A la 240 Vac |
| Factor de putere |
min. 0,6 la 110 Vac; min. 0,5 la 220 Vac (sarcină maximă) |
| Randament |
min. 80% la 110 Vac; min. 84% la 220 Vac (sarcină maximă) |
Ieșire
| Putere |
60 W |
| Ieșiri (conform fișei) |
12 V / 5 A, 12 V / 0,8 A |
| Tensiune nominală |
13,8 VDC |
| Domeniu tensiune de ieșire |
12-14 VDC, reglabilă din potențiometru |
| Sarcină min. / max. |
0,0 A / 5 A |
| Stabilitate tensiune la sarcină |
±2% |
| Riplu și zgomot |
100 mVp-p |
| Întârziere la pornire |
max. 3,0 s |
| Hold-up time |
min. 60 ms (110 Vac/60 Hz și 220 Vac/50 Hz, sarcină maximă) |
| Timp de creștere / cădere |
max. 50 ms / max. 50 ms |
| Supracreștere / subcreștere |
max. 10% |
Acumulator
| Acumulator recomandat |
12 V / 7 Ah (neinclus) |
| Curent de încărcare |
max. 0,8 A |
| Curent de descărcare |
max. 5 A (la întreruperea alimentării AC) |
Protecții
| Scurtcircuit la ieșire |
mod hiccup, revenire automată |
| Supracurent la ieșire |
mod hiccup la 110%-150% din sarcina nominală, revenire automată |
| Tensiune scăzută baterie |
deconectare la 10 V ±0,5 V (funcționare doar pe baterie) |
| Inversare polaritate baterie |
bateria nu se încarcă și nu se descarcă |
| Supracurent la descărcare |
deconectare la 5-6 A (funcționare doar pe baterie) |
Indicatoare și comenzi
| LED1 (roșu) |
alarmă baterie descărcată – aprins sub 11 V ±0,4 V la descărcare |
| LED2 (galben) |
încărcare baterie |
| LED3 (verde) |
ieșire DC |
| LED4 (roșu) |
intrare AC |
| Conexiuni |
intrare AC (L, N, GND), ieșire DC (+/-), baterie (+/-) |
| Comenzi |
comutator intrare AC ON/OFF, potențiometru reglaj ieșire, buton pornire de pe baterie |
Mediu de funcționare
| Temperatură de funcționare |
-25°C ... +40°C |
| Umiditate de funcționare |
10%-90% RH |
| Temperatură de depozitare |
-40°C ... +80°C |
| Umiditate de depozitare |
5%-60% RH |
| Vibrații |
10-300 Hz, 1,0 G (amplitudine 3,5 mm), 1 oră pe fiecare axă X, Y, Z |
| Protecție la apă |
Nu |
Siguranță și fiabilitate
| Rigiditate dielectrică primar-secundar |
3000 Vac, max. 5 mA, 60 s |
| Rigiditate dielectrică primar-pământ / secundar-pământ |
1500 Vac, max. 5 mA, 60 s |
| Rezistență de împământare |
< 0,1 Ω, 25 A, 1 minut |
| Curent de scurgere |
max. 0,75 mA la 240 Vac/50 Hz |
| Rezistență de izolație |
min. 50 MΩ primar-secundar, la 500 Vdc |
| MTBF |
min. 30.000 ore (25°C, sarcină maximă, intrare nominală) |
| Burn-in |
min. 4 ore, sarcină maximă, 40°C |
Certificări
| Conformitate |
CE, IEC, RoHS |
| EMI |
EN 55022:2010 |
| EMS |
EN 61000-3-2 (clasa C), EN 61000-3-3, EN 61000-4-2, EN 61000-4-3, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11 |
Dimensiuni
| Dimensiuni (L x l x H) |
22 x 19,5 x 8 cm |
| Carcasă |
Metal |
Garanție: 24 de luni.
Întrebări frecvente
Ce este sursa de alimentare cu backup ZTP1205B?
ZTP1205B este o sursă de alimentare în comutație cu backup, în carcasă metalică, destinată alimentării echipamentelor de 12 V din sistemele de securitate. Când tensiunea de rețea dispare, sursa trece automat pe baterie.
Ce tensiune și ce curent de ieșire oferă sursa ZTP1205B?
Sursa ZTP1205B furnizează o ieșire de 5 A, cu tensiune reglabilă din potențiometru între 12 și 14 VDC, la o putere de 60 W. Stabilitatea tensiunii la sarcină este de ±2%, iar riplul și zgomotul sunt de 100 mVp-p.
La ce tensiune de rețea se conectează ZTP1205B?
ZTP1205B se conectează la rețea monofazată de 100-240 Vac (min. 90 Vac, max. 264 Vac), cu frecvența de 47-63 Hz. Randamentul este de min. 84% la 220 Vac și sarcină maximă.
Ce protecții are sursa ZTP1205B pentru acumulator?
Sursa ZTP1205B deconectează bateria la tensiune scăzută, la 10 V ±0,5 V, și are protecție la inversarea polarității, caz în care bateria nu se încarcă și nu se descarcă. Curentul de încărcare este de max. 0,8 A, iar acumulatorul nu este inclus.
În ce condiții de mediu poate funcționa sursa ZTP1205B?
Sursa ZTP1205B funcționează la temperaturi între -25°C și +40°C și la o umiditate de 10%-90% RH. Nu are protecție la apă, iar la ieșire este protejată la scurtcircuit și supracurent, cu revenire automată.
